3.5寸豆希DX-HM77/17×9工控主板i3-2310M/i5/i7/com485单双网EMC

本款主板为豆希3.5寸工控主板,尺寸为17cm×9cm×2.7cm厚度,CPU为i3-2310M/i5-3210M/i7-2620M/i7-3610QM等,DC-12V供电,千兆网卡,支持4个com串口232扩展等,支持GPIO,支持msata固态+2.5寸硬盘,支持wifi无线或者4G功能,支持LVDS点屏,基本7寸到86寸屏都支持,支持VGA+HDMI+LVDS任意双屏复制扩展同步异步显示;支持看门狗,来电开机,定时开机,网络唤醒等工业常用设置等,也支持双网4个com批量定制等功能。支持xp,win7 ,win10,linux,centos7,ubuntu,麒麟等系统。[默认单网,如果要双网加100元即可]

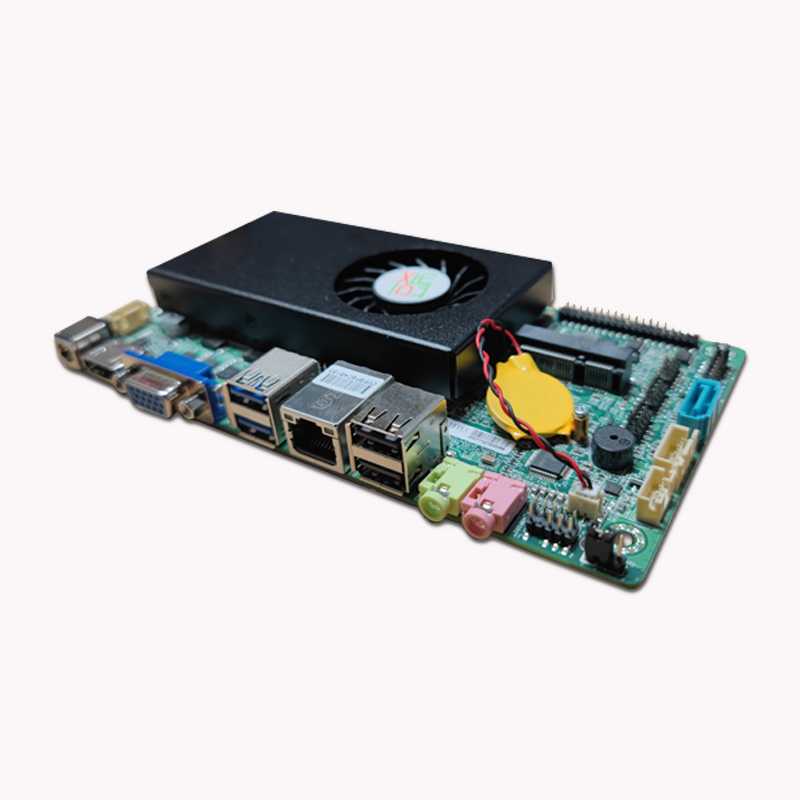

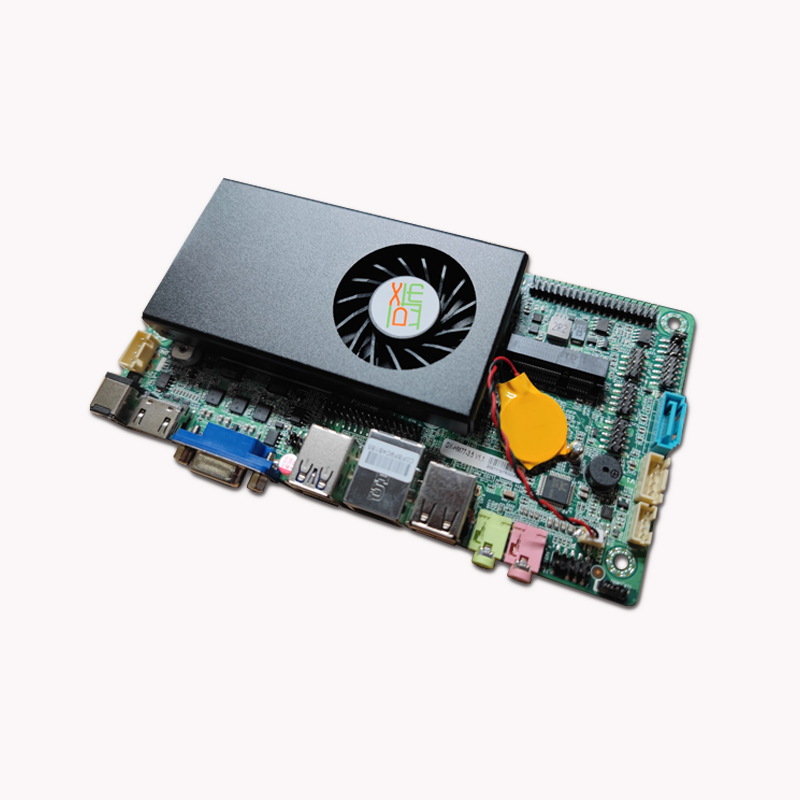

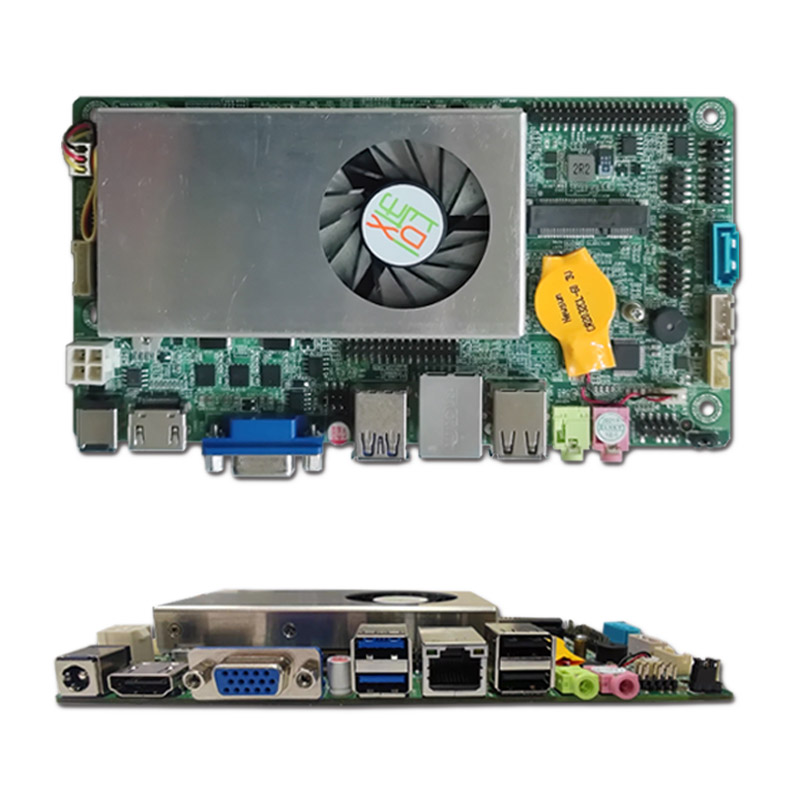

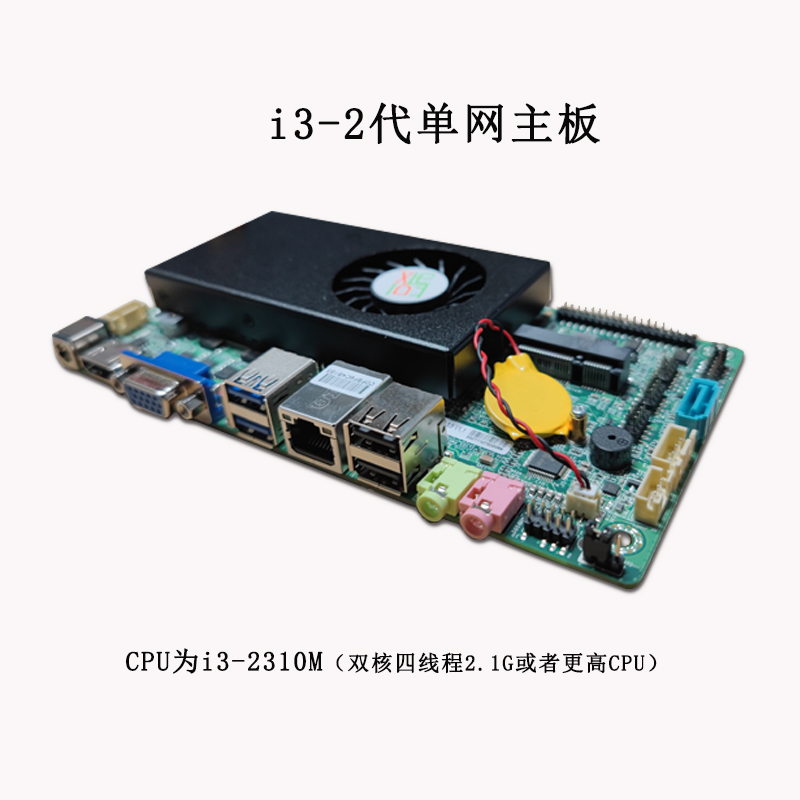

红色套餐为:i3-2310M CPU主板双核四线程2.1G,价格为499元

【CPU最低为i3-2310M有可能比他要高比如i3-2330M等】



黑色套餐为:i5-3210M CPU主板双核四线程2.5G睿频到3.1G,价格为880元

【CPU最低为i5-3代3210M有可能比他要高比如i5-3230M等】



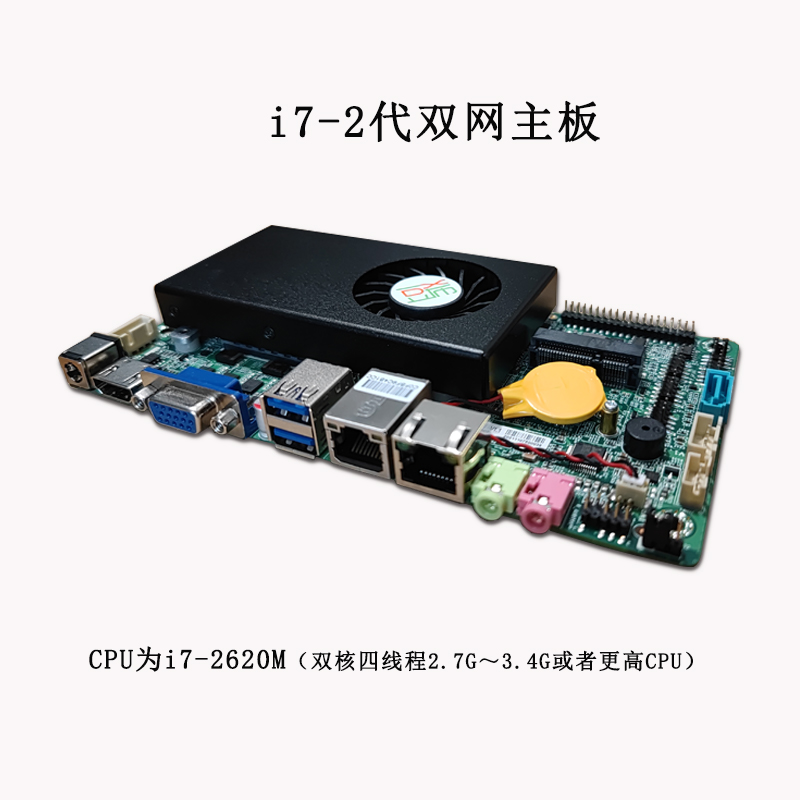

黄色套餐为:i7-2620M CPU主板双核四线程2.7G~3.4G,价格为980元

【CPU最低为i7-2620M有可能比他要高】

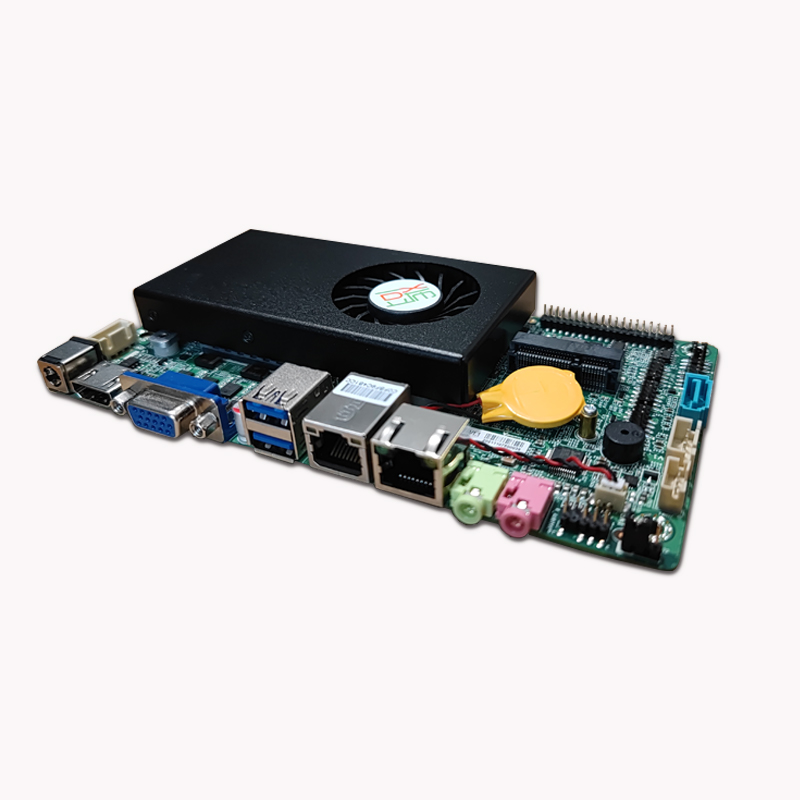

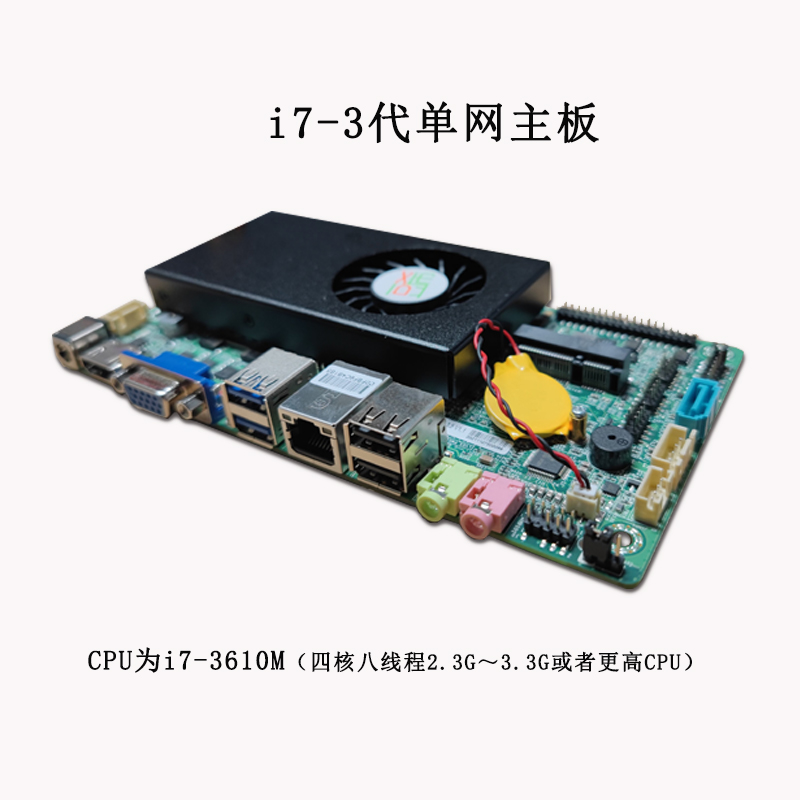

绿色套餐为:i7-3610QM CPU主板四核八线程2.3G~3.3G,价格为1180元

【CPU最低为i7-3610QM有可能比他要高】





主板尺寸

170mm*90mm*27mm【主板重量带内存硬盘265g】

CPU处理器

支持988B针脚2代3代全系列笔记本CPU

芯片组

HM76

电源

1*DC_IN

支持12V电压输入,DC头内直径为2.5MM

主板满载功耗:约60W。建议用12V7A或以上电源

1*DC_PWR

内存支持

1* NB-DDR3内存槽,支持1333/1600M内存,最大支持8GB

显示功能

2代集成Intel® HD3000图形控制器,支持单显、双显复制、双显扩展,DOS下单显

3代集成Intel® HD4000图形控制器,支持单显、双显复制、双显扩展,DOS下单显

1*VGA标准接口

支持分辨率1920*1200@60HZ

1*HDMI 1.4接口

支持分辨率1920*1080@60HZ

1*LVDS插针

支持分辨率1920*1080@60HZ             30Pin,2*15Pin,2.0mm)

1*LVDS_PWR1插针

LVDS电压控制插针                          (6Pin,2*3Pin,2.0mm)

1*INVERT插针

LVDS背光开关控制插针                       (6Pin,1*6Pin,2.0mm)

网络功能

1*LAN接口(可选双网)

Realte8111F千兆口,支持网络唤醒PXE无盘启动功能

1*MINI_PCIE接口

支持WIFI

硬盘功能

1*SATA1接口

标准SATA3.0硬盘接口,最大传输速度6.0 Gbps

1*MSATA接口

默认支持MSATA盘,支持MSATA 2.0,可改PCIE信号,改后支持3G/4G/WIFI

1*SATA_PWR插针

硬盘供电插针,可取电5V、12V               (4Pin,1*4Pin,2.54mm)

声音功能

集成Realtek ALC662 HD数字音频解码器6声道高保真音频控制器

1*LIN_OUT接口

支持音频输出(绿色)

1*MIC_IN接口

支持麦克风输入(粉色)

1*JAMP插针

支持8欧5瓦喇叭输出                        (4Pin,1*4Pin,2.0mm)

1*F_AUDIO插针

标准音频插针                               (9Pin,2*5Pin,2.0mm)

USB功能

2*USB3.0接口

后置标准USB3.0接口

2*USB2.0接口

后置标准USB2.0接口

1*F_USB1插针

前置USB2.0插针,一组有2*USB2.0          (9Pin,2*5Pin,2.0mm)

1*F_USB2插针

前置USB2.0插针,一组有2*USB2.0          (9Pin,2*5Pin,2.0mm)

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针              (9Pin,2*5Pin,2.0mm)

其他I/O

COM1~4插针

串口,支持标准RS232;其中 COM2可选支持RS232/RS422/RS485                      (39Pin,2*20Pin,2.0mm)

JP3插针

控制COM2第9脚电压 0V/5V/12V可选       (6Pin,2*3Pin,2.0mm)

1*SIM卡槽

支持SIM卡,用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                          (3Pin,1*3Pin,2.54mm)

1*P_GPIO插针

GPIO控制插针                                (10Pin,2*5Pin,2.0mm)

1*FAN插针

风扇插针,全速,不支持温控                  (3Pin,1*3Pin,2.54mm)

运行环境

工作温度:-20℃~60℃;      工作湿度:5%~95%相对湿度,无冷凝

BIOS

AMI BIOS,支持上电开机,定时开机,远程开关机设备智能识别

Watch Dog

看门狗编程,支持硬件复位功能(256级,0~255秒)

操作系统

支持Windows 10,Windows 8,Windows 7,Windows XP,LINUX等

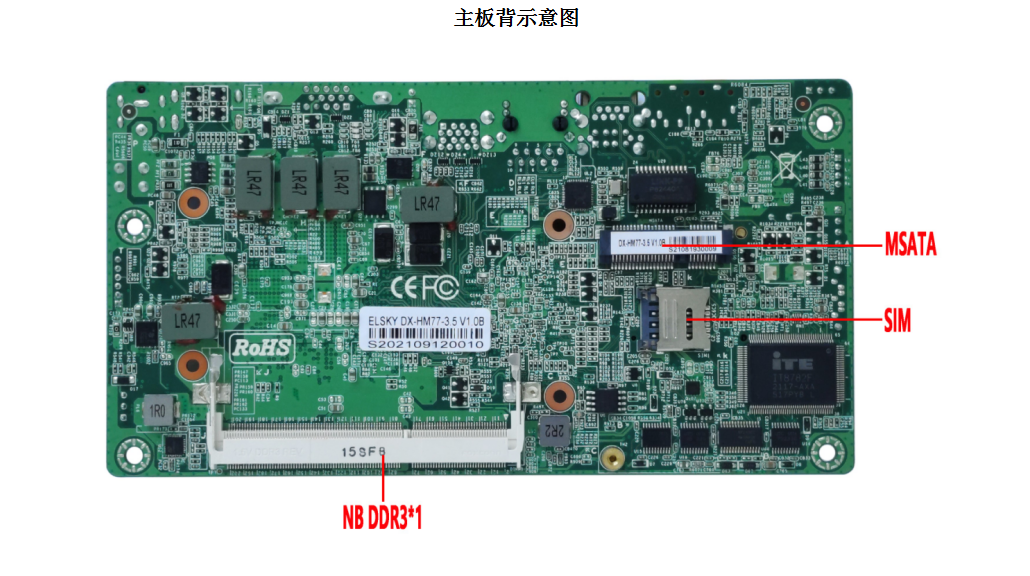

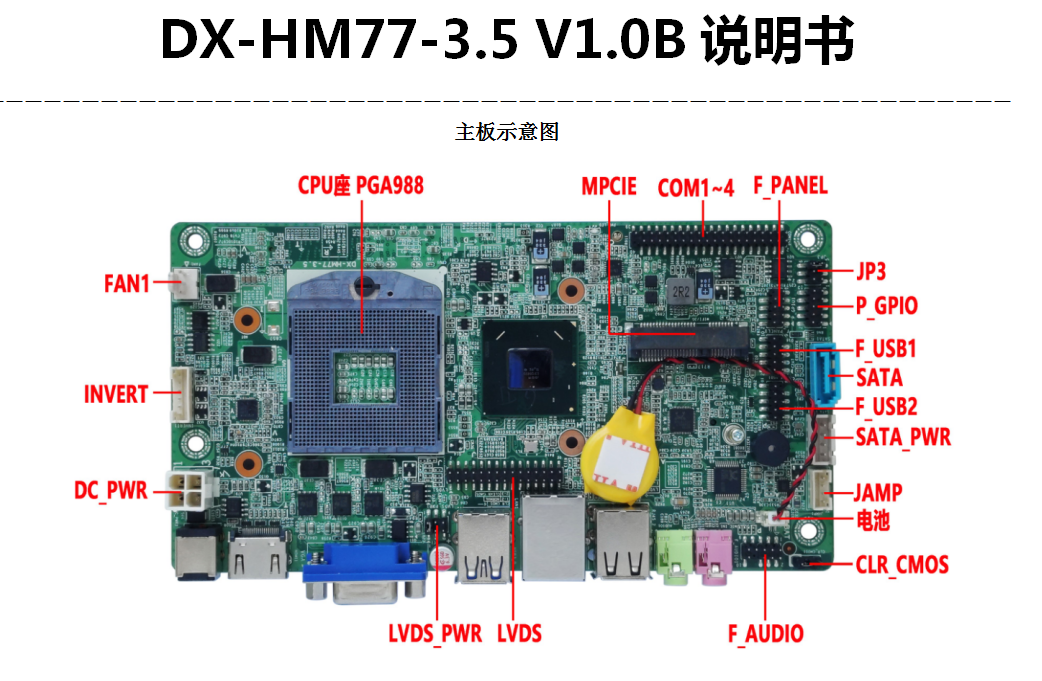

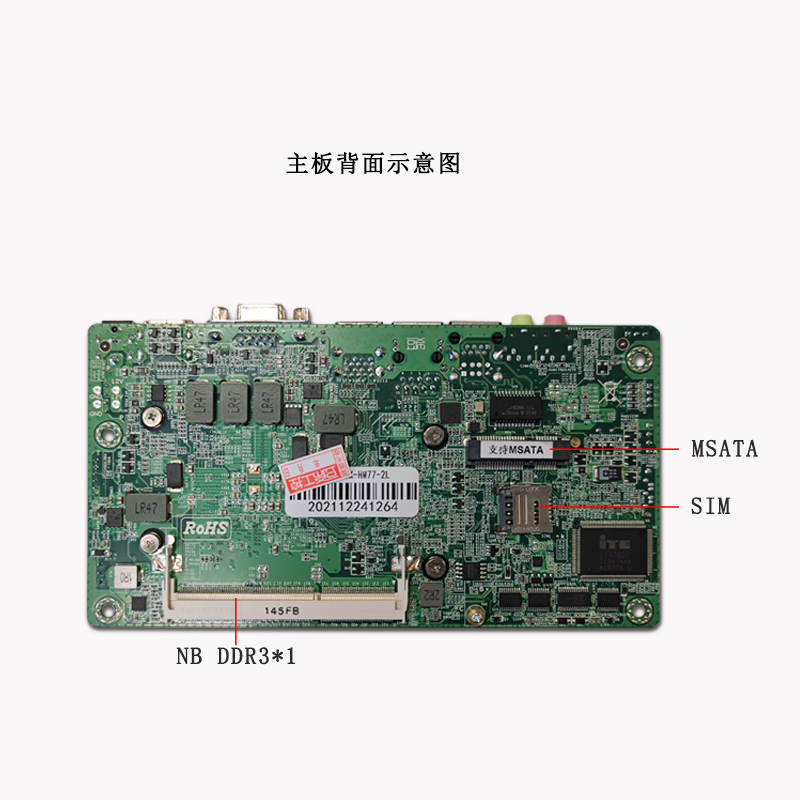

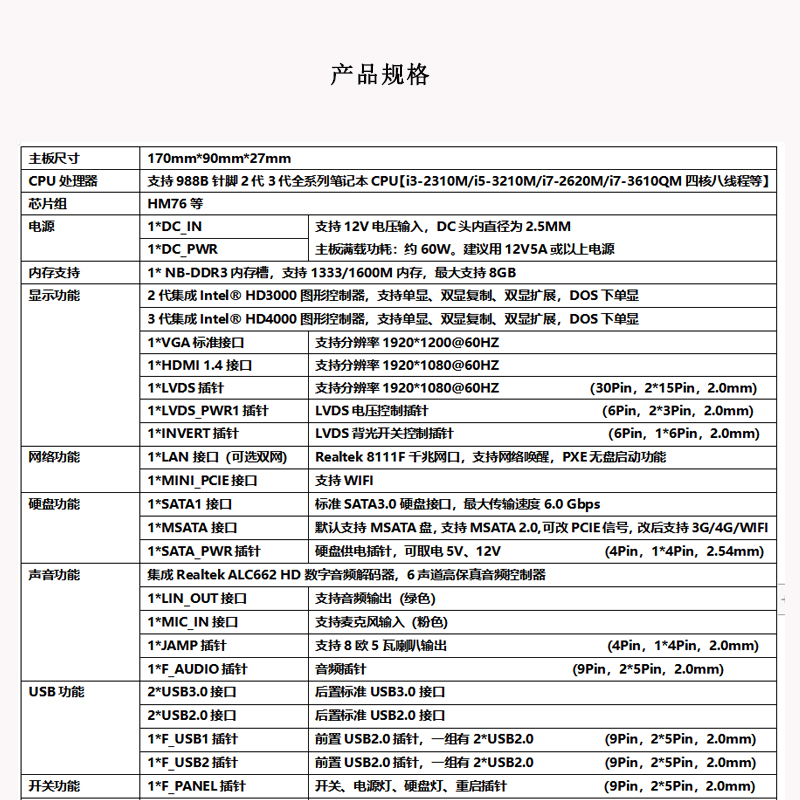

产品规格

主板尺寸

170*90*27mm

CPU

支持Intel 2代、3代全系列i3-i5-i7 CPU

芯片组

HM65/HM76/HM77等

电源

1*DC_IN

DC头内直径为2.5MM,支持12V/5A以上电源,可内置4P供电

内存

1*DIMM插槽

NB-DDR3内存,支持1333/1600MHZ内存,最大支持8G

网络功能

1*LAN接口

Realtek 8111H千兆口,支持网络唤醒,PXE功能,支持定制双千兆网卡

显示功能

显卡

Intel HD Graphics 3000/4000图形控制器,支持单显、双显复制、双显扩展,DOS下单显,windows下LVDS+VGA+HDMI任意两个屏复制扩展同步异步显示

1*VGA标准接口

支持最高分辨率1920*1200@60HZ

1*HDMI接口

支持最高分辨率1920*1080@60HZ

1*LVDS插针

(兼容目前7寸~86寸的屏,各种分辨率都有,也可以根据客户自己的屏来调试定制相关分辨率)                               (30Pin,2*15Pin,2.0mm)

1*LVDS_PWR插针

LVDS电压控制插针                                  (6Pin,2*3Pin,2.54mm)

1*INVERT插针

LVDS背光控制插针                                   (6Pin,1*6Pin,2.0mm)

USB功能

2*USB3.0接口

后置标准USB3.0接口(芯片组为6系列时,该接口为USB2.0速度)

2*USB2.0接口

后置标准USB2.0接口

1*F_USB1插针

前置USB2.0插针,一组有2*USB2.0            (9Pin,2*5Pin,2.0mm)

1*F_USB2插针

前置USB2.0插针,一组有2*USB2.0            (9Pin,2*5Pin,2.0mm)

声音功能

集成Realtek ALC662 HD数字音频解码器,6声道高保真音频控制器

1*LIN_OUT接口

支持音频输出

1*MIC_IN接口

支持麦克风输入

1*JAMP插针

支持8欧5瓦喇叭输出(功放)                        (4Pin,1*4Pin,2.0mm)

1*F_AUDIO插针

标准音频插针                                              (9Pin,2*5Pin,2.0mm)

硬盘功能

1*SATA1接口

标准SATA硬盘接口,支持SATA3.0

1*MSATA接口

支持MINI_SATA盘,支持MSATA2.0

1*SATA_PWR插针

硬盘供电插针,可取电5V、12V。             (4Pin,1*4Pin,2.54mm)

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针              (9Pin,2*5Pin,2.0mm)

其他I/O

4*COM插针

支持标准2个RS232,2个RS485               (40Pin,2*5Pin,2.0mm)

1*MINI_PCIE接口

支持WIFI/3G/4G

1*SIM_SLOT卡槽

支持SIM卡,用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                                (3Pin,1*3Pin,2.54mm)

1*FAN插针

风扇插针                                               (3Pin,1*3Pin,2.54mm)

GPIO插针

10针GPIO接口                                     (10Pin,2*5Pin,2.0mm)

运行环境

工作温度:-20℃~60℃;

工作湿度:5%~95%相对湿度,无冷凝

BIOS

AMI BIOS,支持上电开机,定时开机,网络唤醒等智能设置。

Watch Dog

看门狗编程,支持硬件复位功能(256级,0~255秒)

操作系统

支持Windows 10,Windows 8,Windows 7,Windows XP,Linux,Ubuntu,Centos,麒麟等
